當(dāng)前位置：首頁 > 產(chǎn)品中心

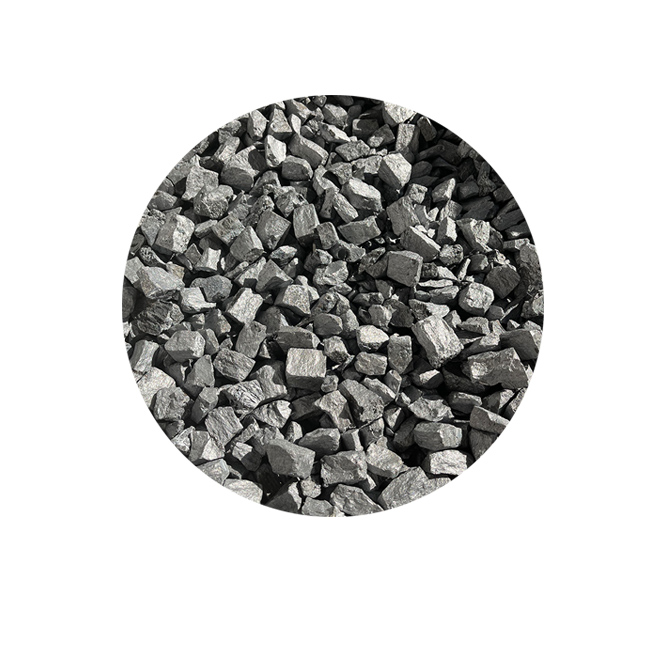

球化劑
球化劑技術(shù)指標(biāo)
| 牌號 | 化學(xué)成分(CHEMICAL COMPOSITION)% | |||||||
| Code No. | Mg | Re | Ca | Si | AL | Ba | Sb | Fe |
| OK-40 | 4.0-5.0 | 1.5-2.0 | 1.5-2.0 | 38-46 | ≤0.8 | balance | ||
| OK-50 | 5.0-6.0 | 1.5-2.0 | 1.5-2.0 | 38-46 | ≤1.0 | balance | ||
| OK-60 | 6.0-7.0 | 1.5-2.5 | 2.0-3.0 | 38-46 | ≤1.0 | balance | ||
| OK-60-Sb | 6.0-7.0 | 1.5-2.5 | 2.0-3.0 | 38-46 | ≤1.0 | 適量 | balance | |
| OK-70 | 7.0-8.0 | 2.0-3.0 | 2.3-3.0 | 38-46 | ≤1.0 | balance | ||
| OK-70-Ba | 7.0-8.0 | 2.0-3.0 | 2.3-3.0 | 38-46 | ≤1.0 | 適量 | balance | |
| OK-80 | 8.0-9.0 | 2.5-3.5 | 2.0-3.0 | 38-46 | ≤1.0 | balance | ||
球化劑的功能與特點(diǎn)：
成分控制穩(wěn)定，偏析小，MgO含量低，反應(yīng)平穩(wěn)，Mg吸收率高，使用安全.夾渣少等氧化物少?？蛇m應(yīng)不同生產(chǎn)方式。
球化劑使用：

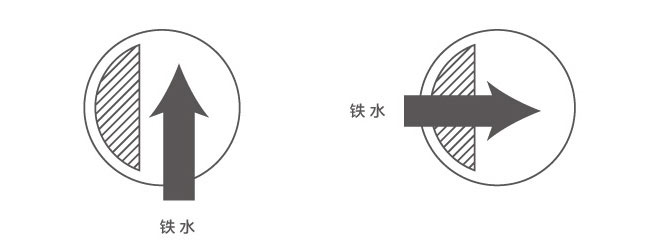

球化處理溫度是決定鎂吸引率重要的原因之一。處理溫度越低，鎂的吸收率越好。但是，為保證一定的澆注溫度，處理溫度應(yīng)在1450度-1500度進(jìn)行。如果用同一個鐵水包做連續(xù)處理，雖然鐵水包已預(yù)熱，但鐵水應(yīng)該調(diào)高20-30度，從第3、第4次開始再回到通常的處理溫度，這樣可以得到穩(wěn)定的結(jié)果。在注入鐵水時需要注意不要讓鐵水直接沖到凹權(quán)部，并且應(yīng)該把沖入過程控制在 較短時間內(nèi)，讓球化劑一邊反應(yīng)一邊沖入鐵水，應(yīng)避免在球化劑反應(yīng)終了以后還繼續(xù) 沖入鐵水。
標(biāo)準(zhǔn)粒度：5-25mm 10-30mm 15-40mm
包裝：25Kg/500Kg/1000Kg袋裝.
